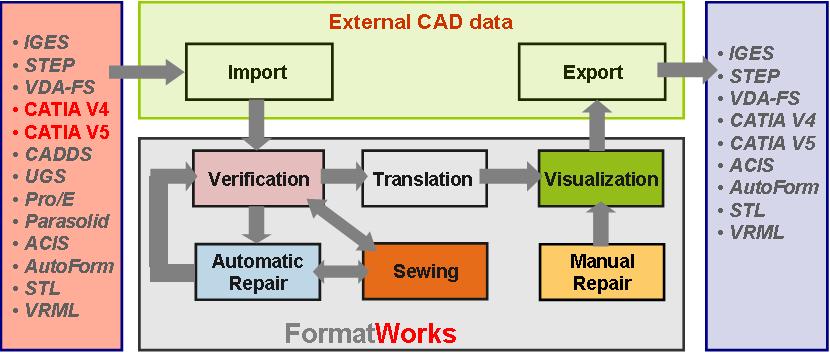

FormatWorksのワーク・フロー:

• データインポート
• 公差コントロール
• 自動修復&ヒーリング
• 手動修復
• 形状チェック
• データエクスポート

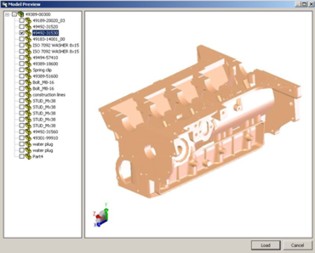

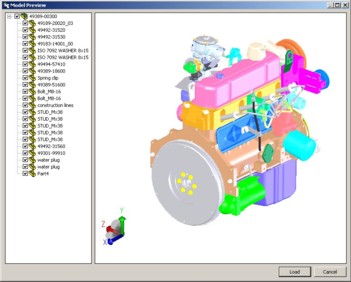

インポート・フォーマット

FormatWorksは、3DモデルをSolidWorksにインポートする時に起こるやっかいなデータ不整合問題を解決します。シームレスにネイティブ・データフォーマット(CATIA V4, CATIA V5, P/E, etc.)をインポートし、SolidWorksで有効なソリッドを形成するために必要な修復を施します。

FormatWorksのインポート・フォーマット:

• CATIA V5
• CATIA V4
• Pro/E
• CADDS
• IGES
• VDA-FS
• STEP
• ACIS　他

SolidWorksでのダイレクト変換

FormatWorksを介したSolidWorksでの変換

自動修復

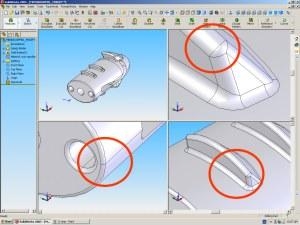

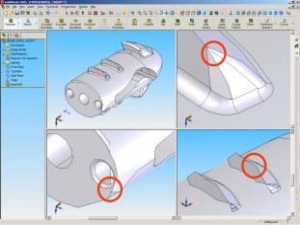

自動修復には、60以上の代表的なデータ変換エラーの検出と修復が含まれています。FormatWorksは特殊なソーイング・アルゴリズムを用いて形状とトポロジーを修復します。モデルが完全なソリッドを形成することを妨げるエンティティは自動的に検出されます。自動修復は常にオリジナル・モデル公差内で実行されるように制御され、モデル変形を防ぎます。

60以上のエラーを自動修復

一般

• Invalid object formal parameters
• Invalid object dependencies
• Invalid camera view parameters

ジオメトリー

• Degenerate curve
• Degenerate surface
• Shared curve
• Shared surface
• Polyline has duplicate points
• Polyline has linear chain
• Polyline has a single segment
• Incorrect index of sub-curve for composite curve
• Invalid orientation of sub-curve in composite curve
• Gap between sub-curves of composite curve
• Composite curve has a single sub-curve
• Nested composite curve
• Composite curve is not G1
• PS of surface of revolution is incorrect
• NURBS curve has incorrect knot vector
• NURBS curve is not G1
• NURBS curve is polyline
• NURBS curve is segment
• NURBS curve contains collapsed control points
• NURBS surface has incorrect knot vector
• NURBS surface improving
• Parametric space of NURBS surface is incorrect
• NURBS surface contains collapsed control points
• Surface of revolution has incorrect parameterization
• Generatrix curve of surface of revolution is invalid
• Wavy parametric space of planar surface
• Polyline has been approximated by NURBS
• Curve representation has been simplified
• Parametric curve lies outside of surface domain

トポロジー

• Incorrect edge vertices
• Invalid loop orientation - Invalid edge orientation
• Missing loop definition in model space
• Missing loop definition in parametric space
• Missing loop definition in parametric and model space
• Lack of loop synchronization between MS and PS
• Gap between edges of loop in model space
• Gap between edges of loop in parametric space
• Loop is not closed in model space
• Loop is not closed in parametric space
• Self-crossing loop in parametric space
• Loop is outside of surface domain
• Loop contains corner points
• Improve position of 2d curves in loop on closed surface
• Degenerate face
• Ribbon face
• Self-intersecting face
• Inconsistent normal for face
• Face is based on non-G1 surface
• Wrong index of outer loop
• Missing outer loop definition of face
• Inconsistent loop and curve representation in parametric space

手動修復

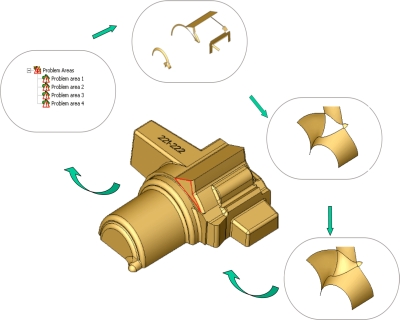

これまでの手動修復は簡単なものではありませんでした。しかしFormatWorksは、CADモデルに発生する全ての問題を解決するワークフローを自動で提供します。不良エンティティはプロジェクト・ツリー上に別ドキュメントとしてグループ化されます。その結果、ユーザはフルモデルあるいは複雑なアセンブリーに代わり、不良部品及び隣接部に対して作業するだけですみます。
.
FormatWorksは形状及びトポロジー問題を解決するために独自機能を提供します。全ての手動修復操作は直感的かつ容易で、完全にSolidWorks内に統合されています。FormatWorksはまた手動修復操作を容易かつ高速にする特別な曲面ツールも含んでいます。それらは以下の機能です：

• 曲面生成
• 曲面再生成
• 曲面結合
• 曲面トリミング
• 曲面分割

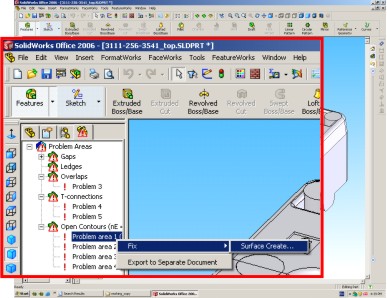

エラー分類ツリー
